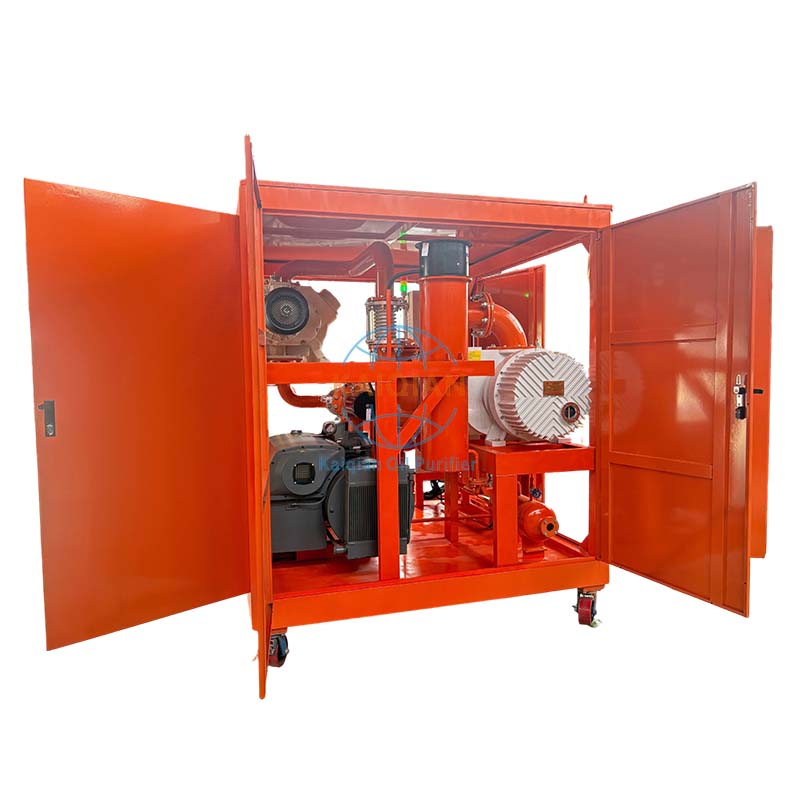

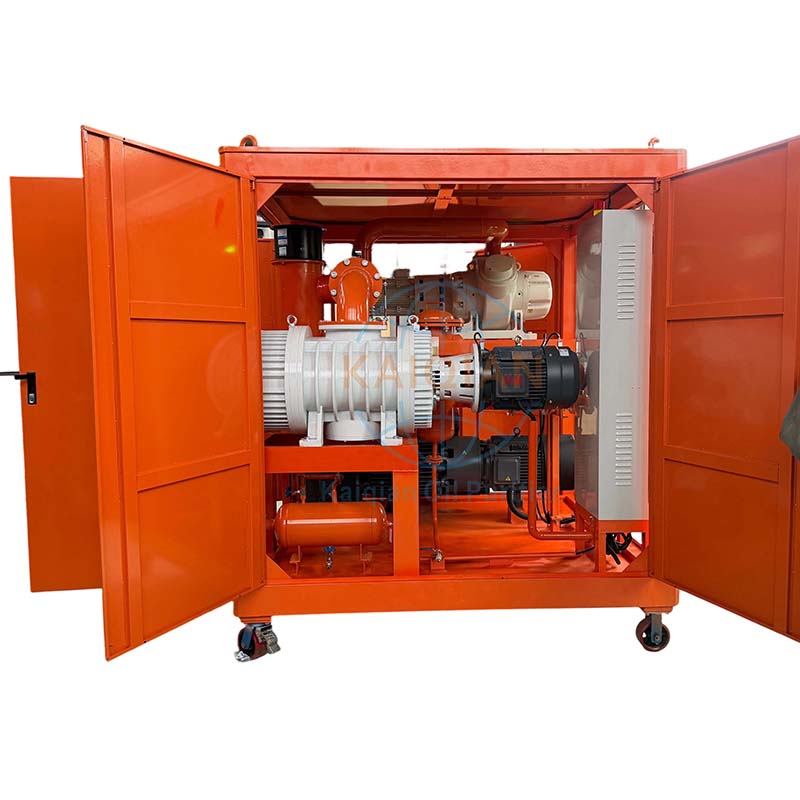

ZJA 系列特高壓智能云控真空抽氣機組技術規格書

【設備分類】 特高壓電氣維保裝備 / 大排量真空獲得系統

【應用工況】 專用于 330KV、500KV、750KV 及 1000KV 特高壓大型電力變壓器安裝與大修時的現場真空干燥與高真空注油作業，亦可用于大型 GIS 設備的深度抽真空。

1. 研發背景與系統概述

在特高壓變電站的建設與維保中，巨型變壓器內部絕緣件對水分和殘余氣體具有極端的敏感性。傳統的單級或小排量真空泵組不僅耗時極長，且在抽氣中后期極易遭遇真空度瓶頸，無法滿足特高壓交接試驗的嚴苛標準。

ZJA 系列特高壓真空抽氣機組是針對此工程痛點研發的重型裝備。該機組不僅實現了 1 Pa 的極限絕對真空與 ≥ 4000 m3/h 的超大抽速，更開創性地將現代工業物聯網（IoT）技術引入流體維保領域。通過深度集成的多維傳感網絡與云端交互架構，徹底打破了傳統變電站現場必須專人死守設備的作業模式。

2. 核心動力架構：三級全風冷串聯泵組

為確保在極低壓狀態下依然保持龐大的抽氣吞吐量，ZJA 系列采用了純物理的“旋片+雙級羅茨”三相串聯高真空系統。同時，全系統采用自然風冷設計，徹底免除野外變電站外接冷卻水系統的繁瑣與凍裂隱患。

• 前級基礎泵（風冷式旋片真空泵）：抽氣速率 ≥ 630 m3/h。作為系統的排氣基石，在常壓啟動階段迅速抽取變壓器油箱內的大量空氣，并為后級羅茨泵提供極佳的前級背壓。
• 一級增壓泵（中段羅茨泵）：抽氣速率 ≥ 2000 m3/h。當系統壓力下降至設定區間時自動啟動，強力放氣并進行第一級氣流增壓，大幅縮短變壓器真空干燥的過渡時間。
• 二級增壓泵（主羅茨泵）：抽氣速率 ≥ 4000 m3/h。處于抽氣陣列的最前沿。在低壓乃至極低壓（< 100 Pa）區間，依然能維持極其霸道的容積抽速，強行將變壓器內部絕緣紙中的深層水分與氣體剝離，最終將工作真空度穩定壓制在 10 Pa，極限真空逼近 1 Pa。

3. IoT 智能云控與無人值守架構

特高壓變壓器的真空干燥與注油往往需要連續運行數十小時甚至數天。ZJA 機組搭載了工業級邊緣計算中樞與云端互聯模塊，將傳統的“機械死機”升級為“智能機器人”：

• 全息狀態感知： 全機密布高精度數字真空計、溫度傳感器、電氣狀態監測模塊，并在關鍵管路及操作面板方位配備高清工業視頻攝像裝置。
• PLC與云端數據交互： 所有運行數據（實時真空度、泵組溫度、電流電壓、閥門開度）由西門子/施耐德 PLC 實時采集，并通過內置的 4G/5G/互聯網云端網絡模塊，采用加密協議上傳至專屬云平臺。
• 遠程智控與無人值守： 現場指揮官或遠在數百公里外的技術總工，可通過手機 APP 或指揮中心 PC 端，實時觀看設備運行視頻、查閱真空度曲線，并可進行遠程閥門啟閉、泵組啟停操作。系統內建工藝曲線預警與自動互鎖邏輯，真正實現了變壓器長時間真空作業的無人值守與遠程精準操控。

4. 核心性能與技術參數表

技術指標項	標定參數
適用電氣裝備等級	330KV、500KV、750KV、1000KV 特高壓電力變壓器
系統極限排氣能力	≥ 4000 m3/h
工作真空度	≤ 10 Pa
系統極限真空度	≤ 1 Pa
泵組串聯架構	三級串聯（1臺前級旋片泵 + 2臺羅茨增壓泵）
第一級：主羅茨泵抽速	≥ 4000 m3/h
第二級：中段羅茨泵抽速	≥ 2000 m3/h
第三級：前級旋片泵抽速	≥ 630 m3/h
系統整體冷卻方式	全自然風冷（無需外接冷卻水，適應極寒環境）
智能互聯配置	PLC中控、傳感器陣列、高清視頻監控、IoT云端通訊模塊
人機交互模式	現場觸控屏 + 互聯網云端遠程監控（支持移動端/PC端）
防誤操作機制	逆相序保護、過載停機互鎖、防倒吸電磁閉鎖
